CAD图形界限设置步骤详解

CAD视图范围设定教程：

1、启动AutoCAD软件后，将光标定位至界面底部的命令行输入框，键入"LIMITS"指令（不区分大小写），该命令用于激活图纸边界设置功能。

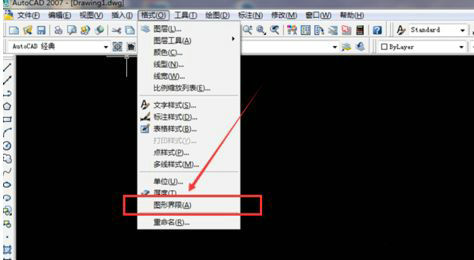

2、通过顶部导航菜单选择"格式"选项卡，在下拉列表中定位"图形界限"功能模块，该操作路径适用于多数CAD版本，可快速调出参数设置界面。

3、执行上述操作后，命令行将显示"重新设置模型空间界限"的提示信息。此时需按下键盘Enter键确认进入数值设定阶段，系统默认以毫米为计量单位。

4、根据工程图纸的实际尺寸要求，输入对应的比例系数。若需绘制A3图幅（420×297mm）扩大10倍的图纸，应依次输入"0,0"作为原点坐标，再输入"4200,2970"作为界限范围。

5、完成数值输入后再次按Enter键确认，在命令行输入字母"Z"激活视图缩放功能，这是确保新设界限完全显示的关键操作。

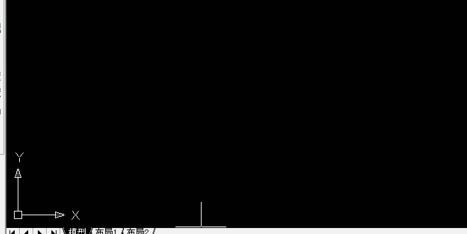

6、继续输入字母"A"选择全部缩放模式，系统将自动调整视图窗口，此时命令行会反馈"正在重生成模型"的状态提示，表示视图边界已成功更新。

7、建议在完成设置后执行ZOOM-EXTENTS命令二次验证，确保所有绘图元素均在新设界限内正确显示，避免出现图形截断或显示不全的情况。

合理设置图形界限不仅能规范绘图区域，还能有效控制文件大小，提升图纸打开和渲染速度。对于复杂工程项目，建议在开始绘图前就确定合适的界限参数。若后续需要修改图纸范围，可随时重复上述步骤进行调整，系统会自动继承上次设定值作为默认参数。掌握这项基础设置技巧，将显著提高CAD制图的专业性和工作效率。
