CAD虚线显示异常解决方法与设置技巧

工程设计领域广泛应用的CAD软件在日常使用中常会遇到图形显示异常问题，其中虚线无法正常呈现是较为典型的操作困扰。这种现象通常由线型比例参数配置不当引发，掌握正确的调整方法可快速恢复图纸可视效果。本文将系统解析两种实用调整方案，帮助用户有效解决此类显示问题。

CAD虚线显示异常处理方案详解

操作方案一：

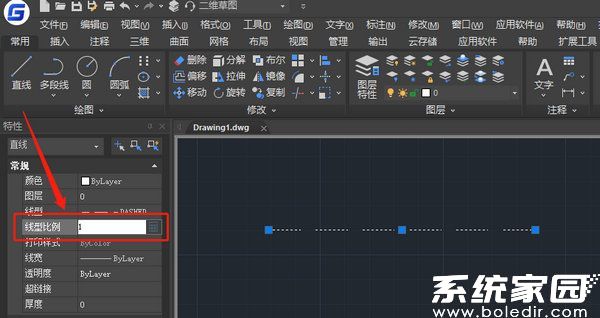

在主流CAD设计平台（如浩辰CAD）中打开目标设计文档，通过鼠标左键精确选取需要修正的虚线图元。在软件界面左侧的特性参数面板内定位线型比例调节项，根据当前图纸比例输入合适的参数值（建议初始值可设定为1），实时观察视图区域虚线显示状态，直至获得理想的可视效果。下图为参数调整示意图：

操作方案二：

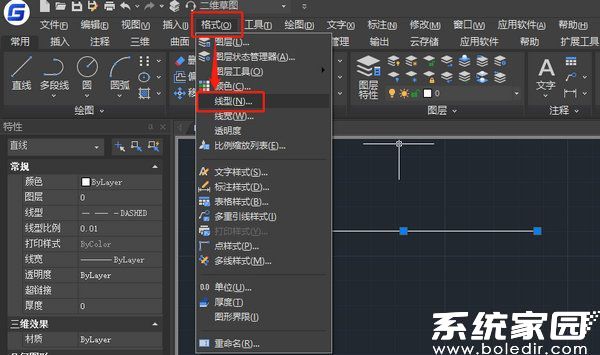

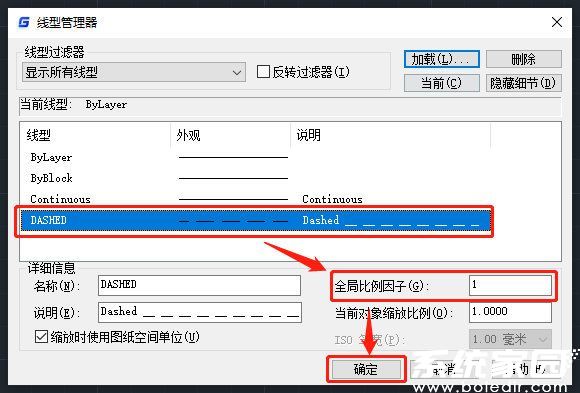

启动CAD设计软件后，在顶部导航菜单中依次选择【格式设置】—【线型管理】功能模块。该操作将激活线型配置管理窗口，用户可在其中选择需要修正的线型样式，通过修改全局比例系数参数值（推荐初始值设为1）实现全图虚线样式的统一修正。参数确认后点击应用按钮即可生效。具体操作界面如下图所示：

在参数调整过程中需特别注意，不同版本CAD软件可能存在界面布局差异，但核心调节参数"线型比例"与"全局比例因子"的功能逻辑保持统一。当遇到复杂图纸时，建议采用分段调试方法：先设置全局参数确保整体显示效果，再通过局部调整优化特定图元显示。参数设置完成后，可通过视图缩放功能检验不同显示比例下的虚线呈现效果，确保图纸在各种缩放状态下均能正确显示。

实际应用中发现，线型比例参数与绘图单位制式存在直接关联。当从其他图纸复制图元出现显示异常时，建议同步检查单位设置是否匹配。对于特殊线型的自定义配置，可通过加载自定义线型库文件实现更多样化的虚线样式选择。定期维护线型配置文件，建立标准化参数模板，能有效提高设计工作效率。

掌握上述两种线型调整方法后，设计人员不仅能快速解决当前虚线显示问题，更能深入理解CAD软件的核心显示逻辑。建议在日常操作中建立参数调整记录文档，积累不同场景下的最佳参数组合，逐步形成个性化的参数配置方案，从而提升整体设计效率与图纸输出质量。
