CAD平行线间距标注步骤详解

CAD技术作为现代工程制图的核心工具，在机械制造、建筑工程、电子设计等领域发挥着关键作用。在进行技术图纸绘制时，准确标注平行线间距是确保设计信息有效传达的重要环节。本文将详细解析专业设计师常用的平行线间距标注技巧。

CAD平行线间距标注操作指南

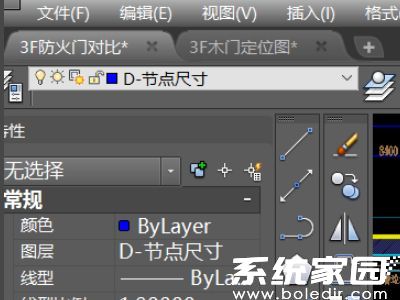

1、启动CAD软件后，通过菜单栏或快捷命令打开需要编辑的工程图纸文件，建议在操作前确认图形单位设置与标注样式参数符合项目规范要求。

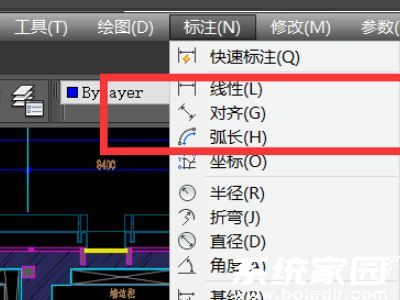

2、在顶部功能面板定位标注工具栏，展开扩展菜单后选择「对齐标注」功能。该工具可智能识别非正交线段，特别适合处理倾斜平行线的间距测量需求。

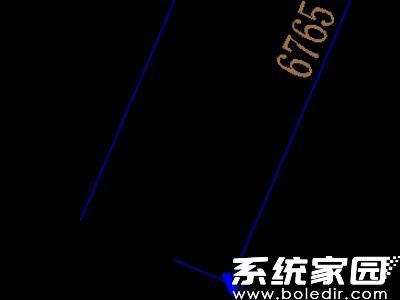

3、将光标移动至首条平行线的两个特征点进行捕捉，系统会自动生成带有精确数值的尺寸标注线。建议开启对象捕捉功能确保定位精度，同时注意避免捕捉到无关的图形元素。

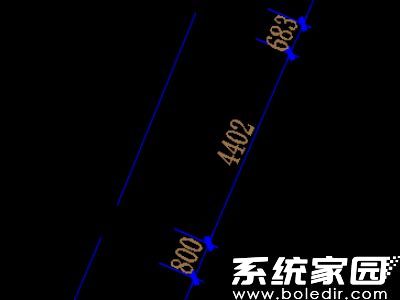

4、完成首个标注后，在命令行输入DCO激活连续标注模式。该模式可基于现有标注快速创建等距标注序列，显著提升多组平行线的标注效率，特别适用于重复结构的工程图纸。

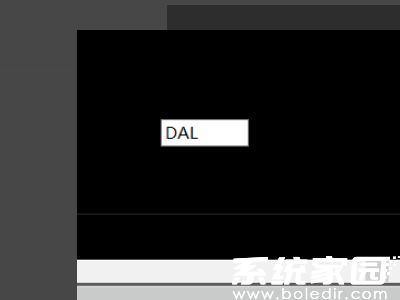

5、熟练用户可直接在命令窗口输入DAL快捷指令，快速调用对齐标注工具。建议配合F3对象捕捉快捷键使用，可实现单手操作的工作流优化，这对需要大量标注操作的复杂图纸尤为重要。

通过上述标准化操作流程，工程技术人员可以准确高效地完成各类平行线间距标注任务。建议在实际操作中注意保持标注样式的统一性，定期检查标注关联性以确保图纸数据的准确性，这对后期施工或加工环节具有重要的指导意义。
